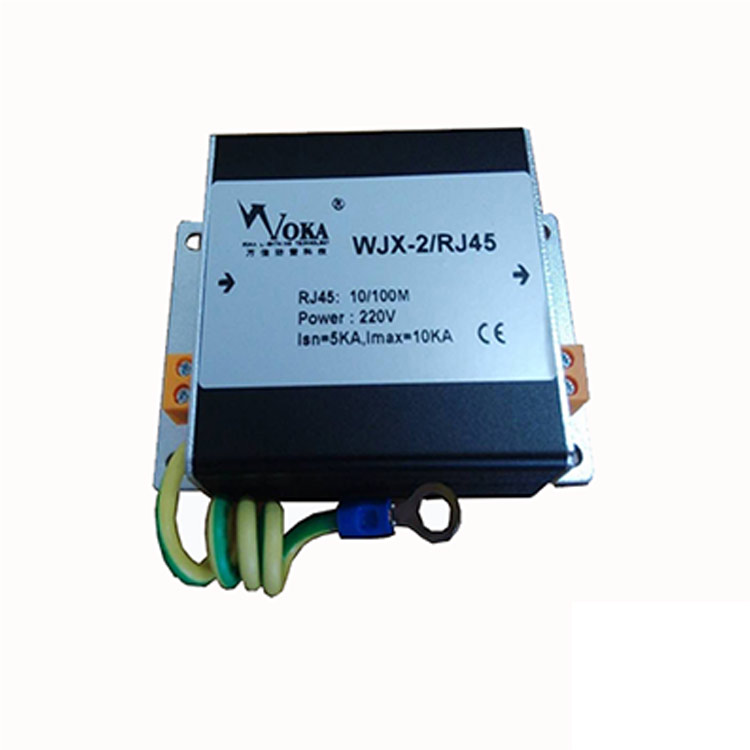

一、网络二合一防雷器介绍
   本浪涌保护器参照国家标准GB/T18802.21-2004/IEC61643-21:2000设计。产品性能
   适用于监控系统前端网络摄像机，无线遥控摄像机的电源线,网络线的雷电浪涌保护,，使其免受感应过电压、操作过电压和静电放电等所造成的损坏；同时带有不同电压等级的信号电源的防雷保护。整个产品的特点为：多级保护、通流容量大、限制电压低、响应时间快、插入损耗小、传输速率高等优点。

二、使用环境
温度：-40℃～70℃；相对湿度：≤95%；大气压：70kPa～106 kPa。

三、工作原理：

浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将感应过电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。

四、装说明：

1.1安装方法
   1.1.1将保护器接入系统前，先检查地网接地电阻，应符合规范要求。
   1.1.2将保护器接入被保护设备前端，必须连接可靠。
   1.1.3将保护器的接地线尽可能短地连接到机房保护接地母线上。
1.2注意事项
   1.2.1保护器上有输入（IN）、输出（OUT）标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。
   1.2.2若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。
   1.2.3用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。
1.3保护器的检查
   1.3.1保护器无需特别维护，如被高压、雷击损坏，（LED指示灯熄灭时，表示已失去防雷保护功能）应更换保护器。
   1.3.2用三用表“Ω×1”档测量网络信号的对应输入对输出阻值约为4.7Ω，若阻过大和异常应更换保护器。
   1.3.3用三用表“Ω×10K”档测量网络信号线对雷地阻值，约为400kΩ；线对雷地、外壳对雷地的电阻，应为无穷大。若测得的阻值与上不符，应更换保护器。

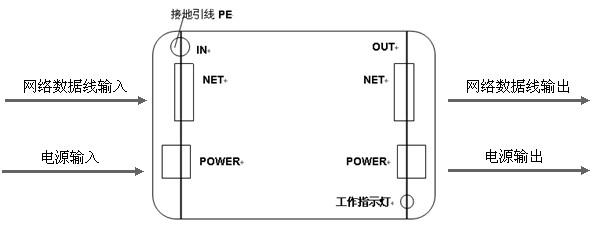

五、产品接线图
