电力系统钢架构钢管接闪杆

  • 型号说明:
    1、加工前对图中各构件及零件的数量、规格、用途等必须作全面核对,待确定无误后,方可开始加工。2、施工图中材料表内的长度、节点板尺寸只作估料之用,施工时必须进行放样···
  • 咨询热线:17714306975 17714370292
  • 产品详情

避雷塔常见有以下几种规格:

   GH系列环形钢管杆避雷针 11米环形钢管避雷针 15米独立避雷针 17米独立避雷针塔 19米、20米、25米、30米、35米、40米避雷针 热电厂60米独立避雷针塔

1.概述

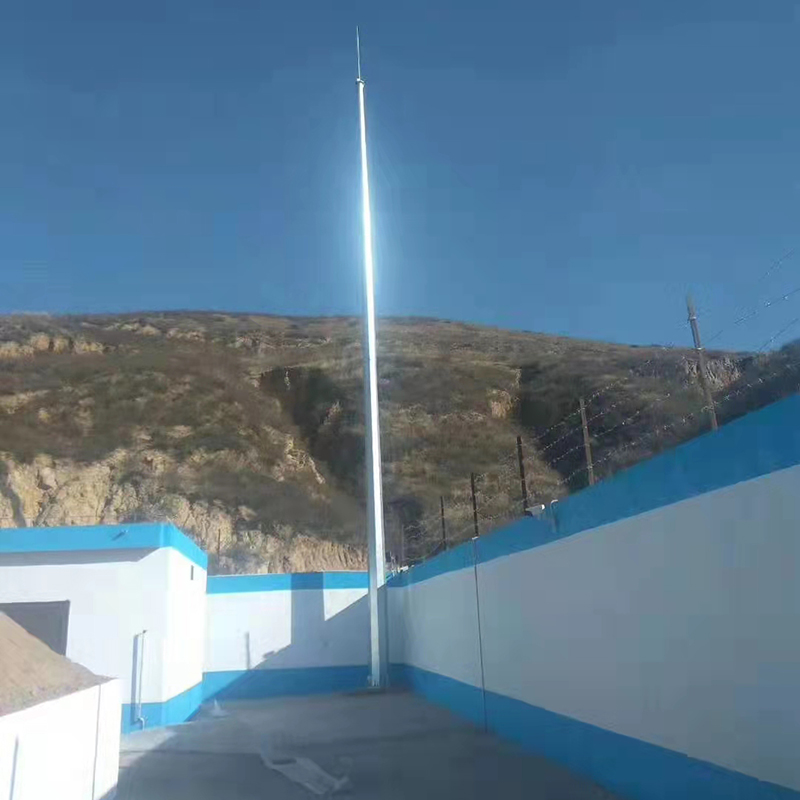

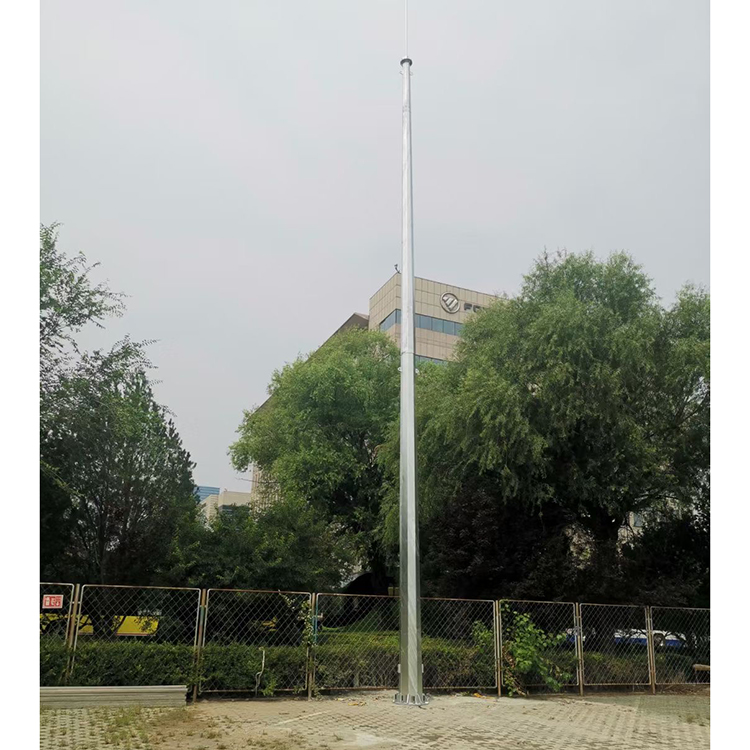

   GH系列环形钢管杆避雷针是一种防直击雷装置,具有接闪、疏导雷电流入地及抗侧击的功能。其外形美观、重量轻、安装方便、适用于易燃易爆场所(弹药库、炸药库、雷管库等)、基站、工厂、变电站、热电厂、光伏发电电站、通讯设备、建筑物的直击雷防护。


2.工作原理

   GH避雷针受雷时,由接闪器接闪,并将雷电流疏导入地。其结构能抑制由于接闪器接闪引起的对被保护物的侧击。

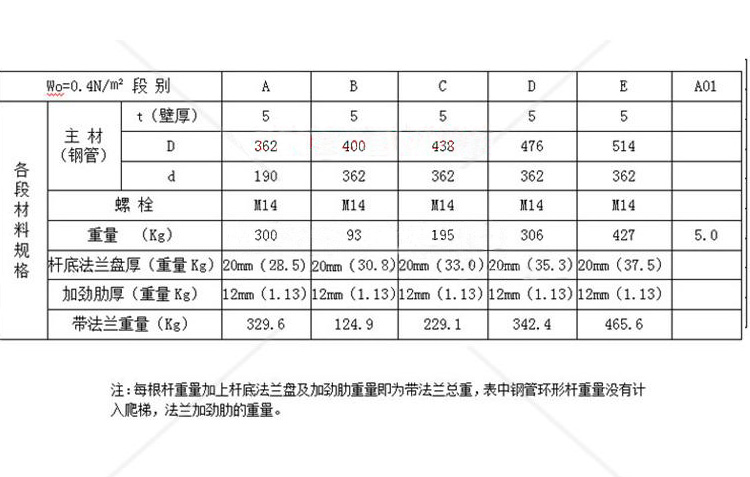

3.技术指标



4.结构特征


   避雷塔有A01、A、B、C、D、E共计6段,根据所需高度,自行搭配各段。各段均应热镀锌,可以设置照明台、加装提前放电避雷针、不锈钢避雷针尖、加设雷电计数器、无线接地电阻测试仪、有线接地电阻测试仪器等.


5.使用、维护

5.1 安装方法

   将独立避雷针的各段首尾连接(法兰连接或插接法),固定在预埋的基础底座上。(有些配件需要工程商根据实际情况加工)可以人工安装也可以机械吊车吊装。


5.2注意事项

   避雷针的接地必须良好,其接地电阻值不大于10Ω。土壤电阻率高的情况下采用烧制型膨胀石墨接地模块、高纯降阻剂、石墨线缆连接、锌包钢做垂直接地体,具体使用数量需根据公式计算。


5.3维护与检查

每年雷雨季节前须按以下内容进行检查:

   ⑴ 各连接部位的连接应可靠,不允许松动;

   ⑵ 从接闪器至下部连接件的总阻值≤5Ω;

   ⑶ 避雷针的接地必须良好,接地电阻值不大于10Ω。


六.避雷塔设计依据:

   1、建筑物防雷设计规范(GB50057-2010)

   2、高耸结构设计规范(GBJ135-2006)

   3、钢结构设计规范(GB50017-2014)

   4、塔桅钢结构施工及验收规程(CECS80:2006)
