28米钢结构四角避雷塔避雷针塔 港口码头仓储 楼顶接闪塔可定制

  • 型号说明:
    四角避雷塔使用条件:1、基本风压:0.7KN/m22、抗震设防烈度:8度及小于8度地区3、地基承载力:100及200 KN/m24、覆冰厚度: ≤10mm 5、垂直度:≤1/1000四角避雷塔设计依据···
  • 咨询热线:17714306975 17714370292
  • 产品详情

一、四角避雷塔使用条件:
   1、基本风压:0.7KN/m2
   2、抗震设防烈度:8度及小于8度地区
   3、地基承载力:100及200 KN/m2
   4、覆冰厚度: ≤10mm 5、垂直度:≤1/1000


二、四角避雷塔设计依据:
   1、建筑物防雷设计规范(GB50057-94)
   2、高耸结构设计规范(GBJ135-90)
   3、钢结构设计规范(GB50017-2003)
   4、塔桅钢结构施工及验收规程(CECS 80:2006)

   应用于通讯基站、雷达站、机场、油库、导弹阵地、PHS和各类基站的直击雷保护以及建筑物楼顶、发电厂、森林、燃油库、气象站、工厂车间、造纸厂、等重要场所。

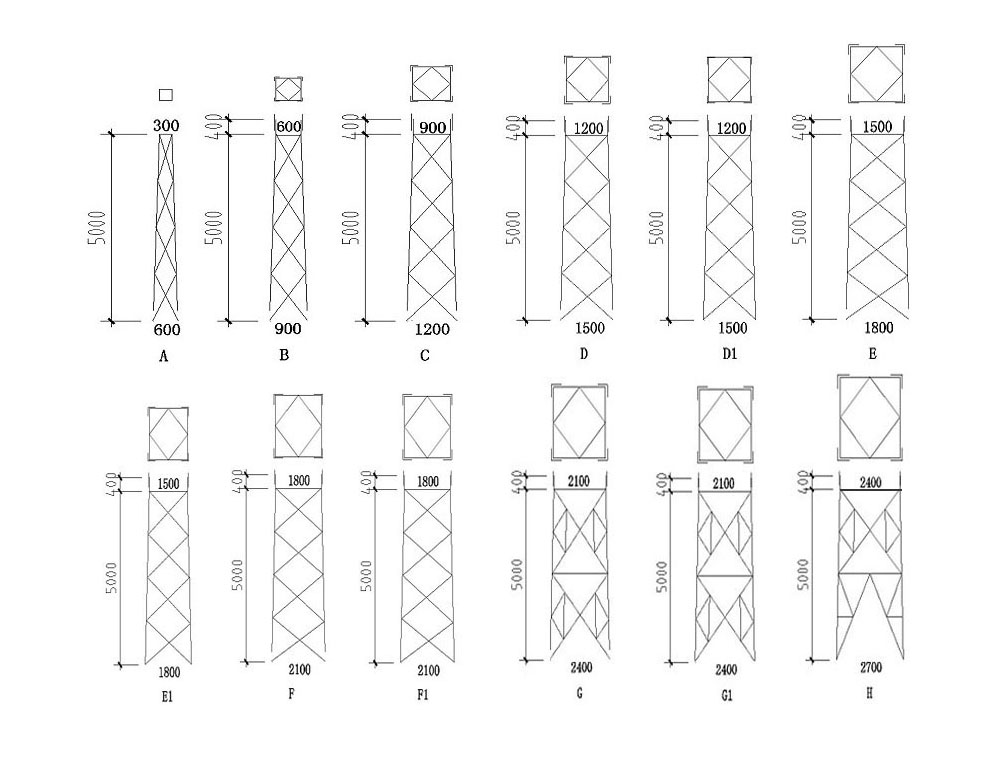

三、避雷塔结构图

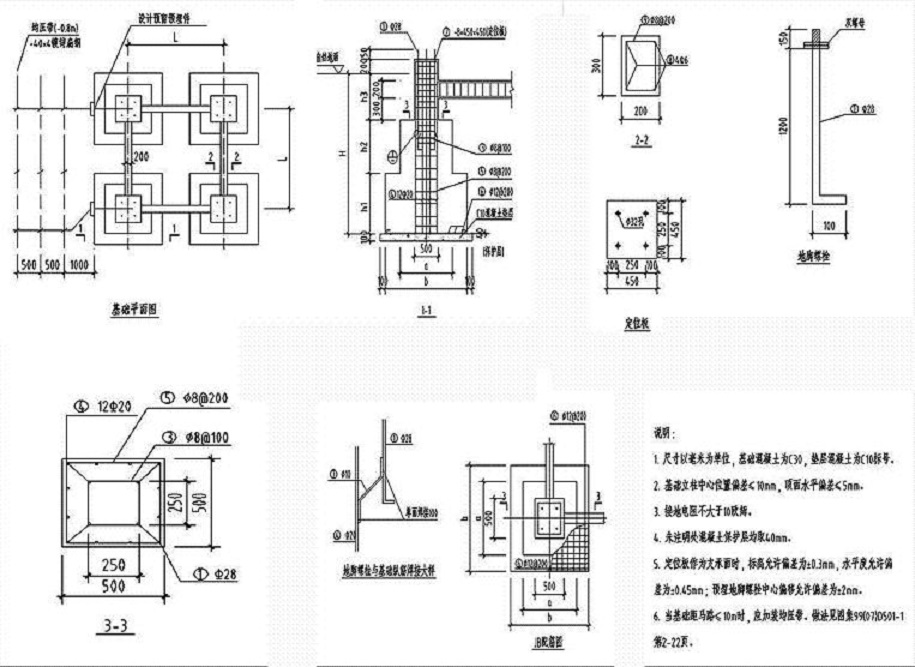

四、避雷塔基础大样图

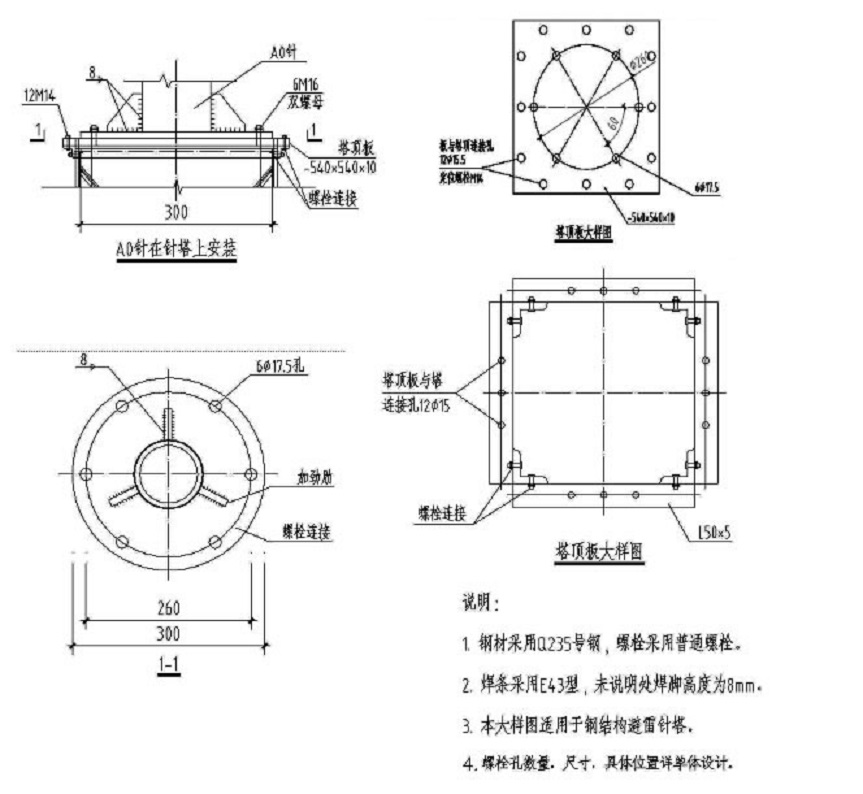

五、避雷塔钢结构连接大样图
