一、产品介绍：

   数显防爆人体静电释放器升级产品，可以直接检测静电电压并将电压值显示在液晶屏上，是适用于易燃、易爆及放静电场所的人体静电释放的仪器仪表装置。其特点在于设计合理的人体静电释放电阻，合理有效控制人体静电释放，延长人体静电释放时间，降低瞬间人体静电释放能量，能够使人体静电安全释放。并且在触摸瞬间，可以检测到人体所带的静电压，显示在静电压显示器，更加直观地看到静电释放过程中人体静电压值的变化情况。同时人体静电释放报警器触摸式感应人体与防爆触摸球接触可靠，无活动机械部件，声光报警根据检测到的静电压值提示人体静电是否超过报警电压。

   防爆人体静电释放报警器+警示牌+接地线+安装螺丝等配件+说明书、合格证、检测报告、防爆合格证。独立包装，保修三年。

二、应用范围：

为了您的安全生产，建议您在以下场所使用ZD-PSA-D型人体静电释放器：
   1.油库及铁路发油平台、储罐扶梯口和罐区入口等场所
   2.泵房、油品储运周转时需要消除人体静电的场所
   3.加油站卸油口、自助加油站、自动加油机旁等场所
   4.其他需要消除人体静电后作业的场所
   5.化学工业、油库、仓库、厂房、车间入口等场所
   6.石化企业的采样、测温、检尺作业、槽车灌装等场所

三、执行标准：
   ZD-PSA-D型人体静电释放器参照以下国家标准设计制造：
   GB12158-2006《防止静电事故通用导则》
   GB50074-2002《石油库设计规范》
   SH3097-2000《石油化工静电接地设计规范》

四、产品信息：

   1.超低功耗设计，正常使用期间无需更换电池。
   2.触摸感应式，无机械活动部件。
   3.整体环氧树脂浇封，防腐、防水、防潮。
   4.防爆触摸球，安全释放静电，人体接触不产生静电感。
   5.声光报警提示人体与防爆触摸球接触是否可靠及静电压值是否超过设定范围。
   6.接地线独立检测，检测接地电阻<55Ω，确保可靠接地。
   7.人体静电压通过感应检测，不直接进入内部电路，确保装置安全。
   8.OLED静电压显示器直接显示检测到的静电压值，能够更加直观地观察到静电释放
   9.人手离开触摸球后，电压检测持续5S后进入休眠状态，降低系统功耗。
   10.接地异常状态报警持续1分钟后进入休眠状态，触摸防爆触摸球后立即唤醒，再次检测接地线状态。

五、技术参数：
   1.工作电源：高性能内置锂电池
   2.休眠电流：＜1mA
   3.工作电流：＜5mA
   4.工作温度：-40℃~60℃
   5.响应时间：＜1s
   6.接地电阻:≤55Ω
   7.防爆等级：ExiaIICT4Gb
   8.耐静电压：±20KV
   9.报警方式：声光报警(＞90dB、30cm直线距离测量)

六、机械参数：
   1.立杆材质：304不锈钢
   2.立杆直径：Φ38mm
   3.立杆壁厚：1.0mm
   4.产品高度：1m
   5.触摸球直径：Φ90mm
   6.安装法兰壁厚：3.0mm
   7.接地电缆长度：3m直线PU电缆

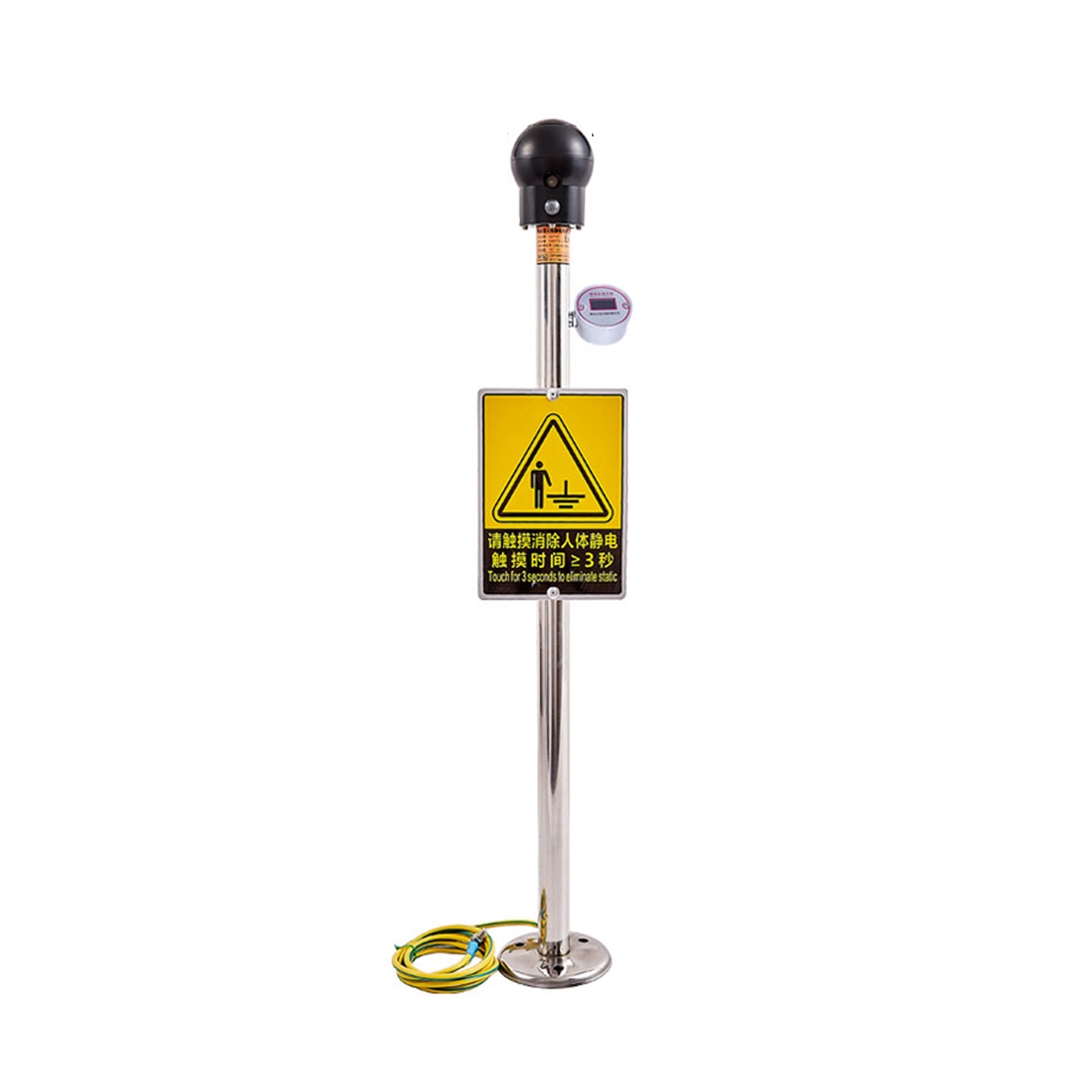

七、产品组成：
   1.蜂鸣器
   2.防爆触摸球
   3.状态指示灯
   4.静电压显示器
   5.提示牌
   6.立杆
   7.接地线

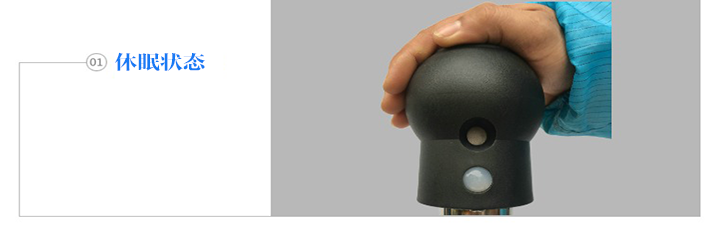

八、休眠状态：

   当人体与防爆触摸球没有接触时，人体静电释放报警器处于休眠状态，静电压显示器不显示，蜂鸣器不报警报警状态.

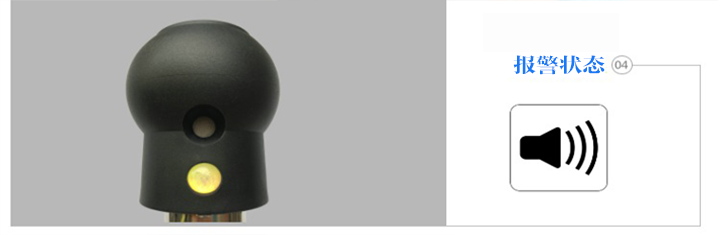

九、报警状态：

   当人体与防爆触摸球可靠接触，人体静电释放报警器感应到人体，并且检测到人体带电达到报警电压时，进入报警状态，静电压显示器显示静电压值，蜂鸣器报警，红灯闪烁。静电正在释放中，请勿离开！

十、正常状态：

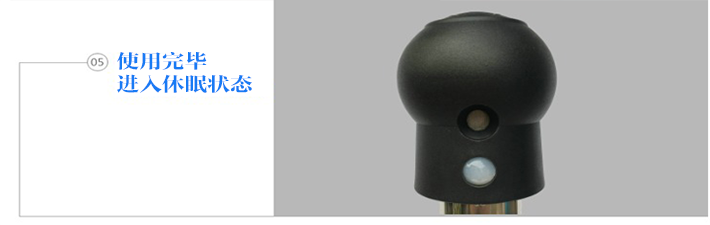

   当人体与防爆触摸球可靠接触，人体静电释放报警器感应到人体，并且检测到人体带电小于报警电压时，进入正常状态，静电压显示器显示静电压值，蜂鸣器不报警，绿灯闪烁。手可以离开触摸球，5秒后，进入休眠状态。静电释放完毕，可以进入危险场所作业。

十一、接地报警状态：

   当接地线断开时，人体静电释放报警器处于接地报警状态，不检测静电压，静电压显示器不显示，蜂鸣器报警，黄灯闪烁。接地报警持续1分钟后，进入休眠状态，再次触摸防爆触摸球时，系统唤醒继续检测接地是否正常。
