如何正确选择接地电阻的测试方法

文章出处:本站 人气:555发表时间:2023-02-25

   接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻,它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。
   接地电阻大小直接体现了电气装置与“地”接触的良好程度,也反映了接地网的规模。


一般接地按作用可分为四种类别,每种类别都有其应用范围和作用
   工作接地:是指在正常或事故情况下,为保证电气设备可靠地运行,必须在电力系统中某点(如发电机或变压器的中性点,防止过电压的避雷器之某点)直接或经特殊装置如消弧线圈、电抗、电阻、击穿熔断器与地作金属连接。
   保护接地:电气设备的金属外壳,混凝土、电杆等,绝缘损坏有可能带电,为了防止这种情况危及人身安全而设的接地。
   防静电接地:防止静电对易燃油、天然气储蓄罐、管道和电子设备等的危险作用而设的接地。
   防雷接地:为了将雷电引入地下,将防雷设备(避雷针等)的接地端与大地相连,以消除雷电过电压对电气设备、人身财产的危害的接地,也可称过电压保护接地。

通常情况下,接地电阻是衡量接地系统是否可靠的重要指标,测量接地电阻一般采用接地电阻测试仪,常用的有以下几种测量方法:如两线法、三线法、四线法、单钳法和双钳法。各有各的特点,实际测量时,尽量选择正确的方式,才能使测量结果准确无误。


下面以HT测试仪器中型号为M71、GEO416、T2000等接地电阻测试仪为例来展示各种测试方法。

1.两线法
   一般应用在有已知接地良好的地,如PEN等,所测量的结果是被测地和已知地的电阻和。如果已知地远小于被测地的电阻,测量结果可以作为被测地的结果。适用于楼群稠密或水泥地等密封无法打地桩的区域。如下图所示:
2.三线法
   适用于地基接地,建筑工地接地和防雷接地等区域应用。测量时必须有两个接地棒:一个辅助地极和一个探测电极。各个接地电极间的距离不小于20米。其原理是在辅助地和被测地之间加上电流,测量被测地和探测电极间的电压降,测量结果包括测量电缆本身的电阻。(接线:S接探测电极,H接辅助地,E和ES连接后接被测地。)
3. 四线法
   四线法测试接地电阻基本上同三线法类似,在很低的接地电阻测量和需要消除测量电缆电阻对测量结果的影响时可替代三线法,测量时E和ES必须单独直接连接到被测地。四线法是所有接地电阻测量方法中准确度最高的。

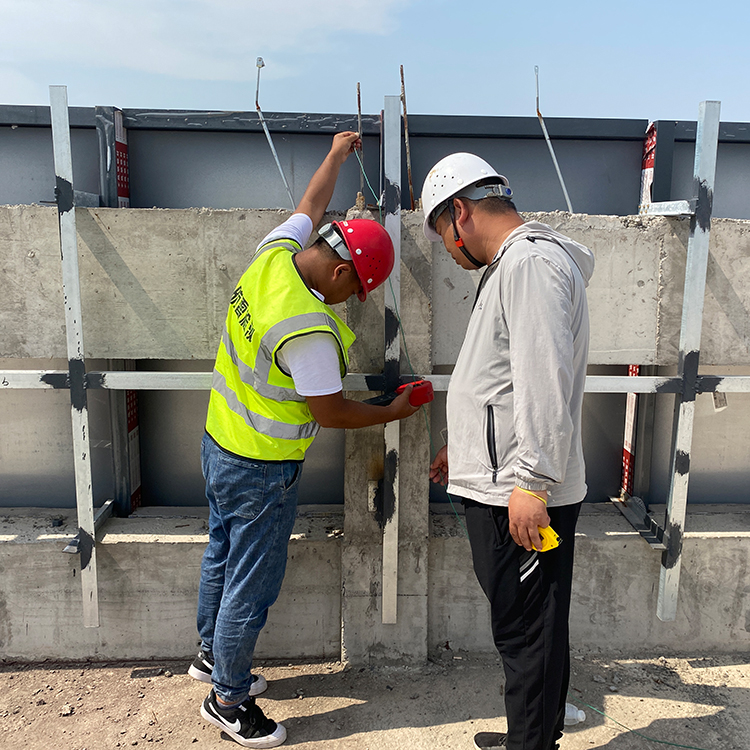

4.单钳法
   主要是运用在测量有回路的接地系统,不需断开接地下引线,不需辅助电极,安全快速、使用简便。适用于多点接地系统,测量的结果值是接地体电阻和接地引线电阻的综合值。

5.双钳法
   双钳法是根据欧姆定律:R=E/I的方式来试验的,测试仪有两个钳口:电压钳和电流钳。然后根据电压钳在被测回路中激励出一个感应电势E,并在被测回路产生电流I,通过电流钳可以测得I值。双钳法的优点在于:一是操作简单。可以在不断开待测设备电源,在其正常工作时进行测试,不必插入测量探头,也不必将被测电极分开,只需要双钳夹着接地导体就可以测出其接地电阻。在使用指定的电流钳接到相应的插口上,将两钳卡在接地导体上,两钳间的距离要大于0.25米。

因此,针对不同的情况,选择更合适的接地电阻测试方法,能更好更精准的检测出接地电阻值。而HT测试仪器所提供的各型号接地电阻测试仪,基本可以满足所有方式的接地电阻测量,也能在不同的现场环境中给出合理的测试解决方案。
