ATLX型智能防雷系统
- 型号说明：
一、功能与特点ATLX型智能防雷箱用于防止雷电过电压和瞬态过电压对一级（B级）电源系统和用电设备造成的损坏。其主要特点是：1.采用温控断路技术，并内置过流保护电路，彻底···
- 咨询热线：17714306975 17714370292
-
主营：智能防雷系统开发应用，防雷产品销售，防雷工程施工
主营：智能防雷系统开发应用，防雷产品销售，防雷工程施工
一、功能与特点
ATLX型智能防雷箱用于防止雷电过电压和瞬态过电压对一级（B级）电源系统和用电设备造成的损坏。
其主要特点是：
1.采用温控断路技术，并内置过流保护电路，彻底避免火险发生
2.压敏串放电管电路，特别适合铁路电源系统
3.状态显示（三相电源每一相线均有状态显示）
4.安装方便，维护简单
5.工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作
6.可对防雷模块、保护开关的工作状态、雷击信息（雷击次数、峰值、极性、时间）、电网信息（三相线电压、相电压、工作电流、剩余电流）及接地电阻进行采集和数据上传。
7.配备10寸液晶触摸显示屏，各项参数直观明了，具备各种报警信息。
8.以太网接口，MODBUS-TCP标准协议。
二、防雷技术参数
交流电源浪涌保护器 | ||
产品型号 | HPD B80G/275/4P | HPD C40G/275/4P |
标称工作电压UN | 220VAC | 220VAC |
最大持续运行电压Uc | 275VAC | 275VAC |
放电电流In（8/20us） | 40kA | 20kA |
最大通流容量Imax（8/20us） | 80kA | 40kA |
限制电压UB（8/20us 3kA） | ≤1000V | ≤1000V |
冲击放电电压Up | ≤2100V | ≤1500V |
冲击放电电压Uimp（1kV/us） | ≤1500V | ≤1500V |
压敏电压UV | 430V | 360V |
直流点火电压UG | 600V | 600V |
响应时间 | ≤100ns | |
IP防护等级 | IP20 | |
阻燃等级，符合UL94 | V0 | |
工作环境 | 温度－40～＋70℃，相对湿度≤96％，海拔高度≤3000m | |
箱体 | ||
IP防护等级 | IP20 | |
绝缘耐压 | AC3000V50Hz1min | |
绝缘电阻 | DC500V不小于500MΩ | |
冲击耐压 | 1.2/50us6000V，10次，无闪络击穿 | |
三、浪涌峰值记录终端技术参数
名称 | 描述 | |||||
通讯接口 | RS485 | MODBUS RTU协议 | ||||
波特率1200/2400/4800/9600/19200可选，默认9600；校验位N；数据位8；停止位1 | ||||||
设备地址1～255可选，接于触摸屏COM2口，地址设定为1 | ||||||
通道 采集：T01～T04 | 4路，接线端子，光电隔离，无源干接点接入，闭合告警，断开正常；通道告警状态时有LED指示灯和蜂鸣报警 | 采集SPD、防雷箱失效、空开跳闸状态，设备可记录10条通道报警信息，信息内容包括报警通道编号/报警日期/时间 | ||||
1 路浪涌采集通道 | 雷击浪 涌信息 | 记录浪涌电流次数、极性、峰值大小、雷击发生日期/时间，最大计数 9999 次 | ||||
触发电流 | 0.5/1/2.5/5kA可选，默认为5kA | |||||
分辨率 | 0.1kA | |||||
采集频率 | 10次/秒 | |||||
浪涌类型 | T1/T2/T3（本设备默认测试T2/T3） | |||||
传感器 | 微型罗氏线圈，采集范围 0.5～100kA，T1 类型线圈不同，订购需提前说明 | |||||
接口 防护 | 串 口 | 内置浪涌保护电路，4000V雷击保护 | ||||
外壳 材料 | ABS，灰色，阻燃V0 | |||||
工作 环境 | -20～70℃ | |||||
功能描述 | 通道采集 | T01对应SPD模块（4模块遥信串接）；T02对应后备保护开关 | 提供文字、颜色、声音报警 | |||
四、多功能电力仪表技术参数
名称 | 描述 | |
通讯接口 | RS485 | MODBUS RTU协议 |
波特率1200/2400/4800/9600/19200可选，默认9600；校验位N；数据位8；停止位1 | ||
设备地址1～255可选，接于触摸屏COM3口，地址设定为1 | ||
相电压 | UA/UB/UC，400VAC±1％+1个字 | |
线电压 | UAB/UBC/UCA，400VAC±1％+1个字 | |
工作电流 | AC5A，互感器变比100/5，精度±1％+1个字 | |
剩余电流 | 0-2000mA±1％ | |
五、地网状态监测终端技术参数
名称 | 描述 | |
通讯接口 | RS485 | 波特率1200/2400/4800/9600/19200可选，默认9600；校验位N；数据位8；停止位1 |
设备地址1～255可选，接于触摸屏COM2口，地址设定为2 | ||
RS232 | 用于接入型浪涌峰值记录终端的专用通信接口 | |
测量方式 | 三极：接地电阻测试；两极：等电位联结电阻 | |
测试数值 | 平均值/最大值/最小值，显示屏显示平均值 | |
测量时间 | 8秒/次，可调 | |
溢出显示 | 测试值超过量程范围是显示OL | |
测量方法 | 额定电流变极法，测量电流100mA，800Hz | |
测试范围 | 0～20Ω | |
分辨率 | 0.01Ω | |
接地电压 | AC500V | |
过载保护 | 测量接地电阻时，测试时各极之间AC280V，3秒 | |
外壳材料 | PC+ABS，灰色，阻燃V0 | |
安装方式 | 标准35mm导轨 | |
工作环境 | -40～85℃，0～95% RH | |
六、接地测试回路控制器计数参数
名称 | 描述 | |
通讯接口 | RS485 | 波特率1200/2400/4800/9600/19200可选，默认9600；校验位N；数据位8；停止位1 |
设备地址1～255可选，接于触摸屏COM2口，地址设定为3 | ||
接地电阻测试回路 | 3路接地电阻，被测接地极独立，共用1组电压极/电流极，回路最大电流10A | |
接地电压测试回路 | 3路接地电压，被测接地极独立，与接地电阻共用电压极，回路最大电流10A | |
七、环境参量技术参数
名称 | 描述 | |
通讯接口 | RS485 | 波特率1200/2400/4800/9600/19200可选，默认9600；校验位N；数据位8；停止位1 |
设备地址1～255可选，默认为1，接于触摸屏COM3口，地址设定为2 | ||
温度 | -40-100℃±1℃ | |
湿度 | 0-100％RH±3％ | |
一氧化碳 | 0-1000ppm±5％ | |

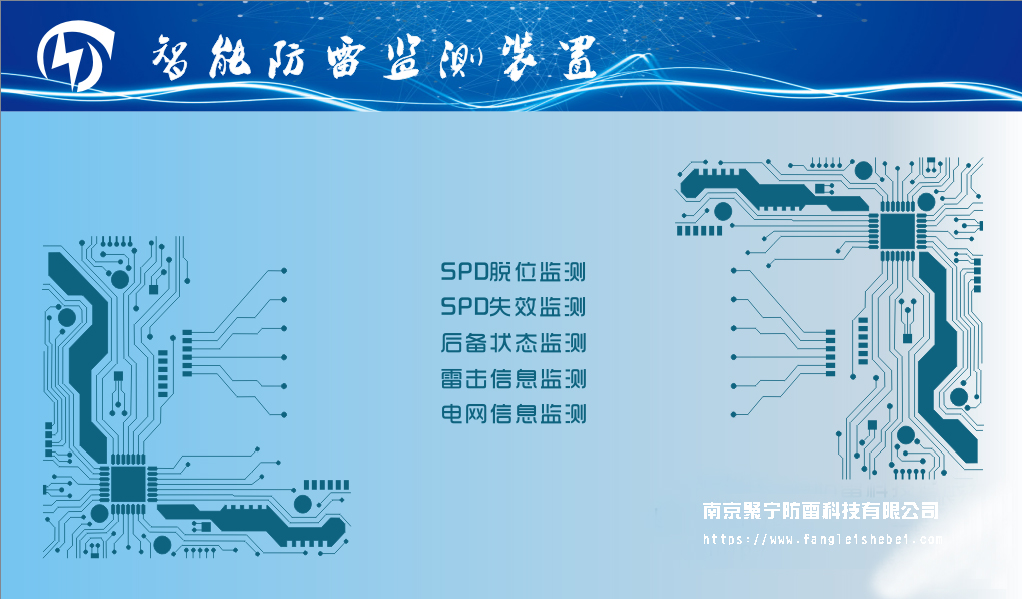

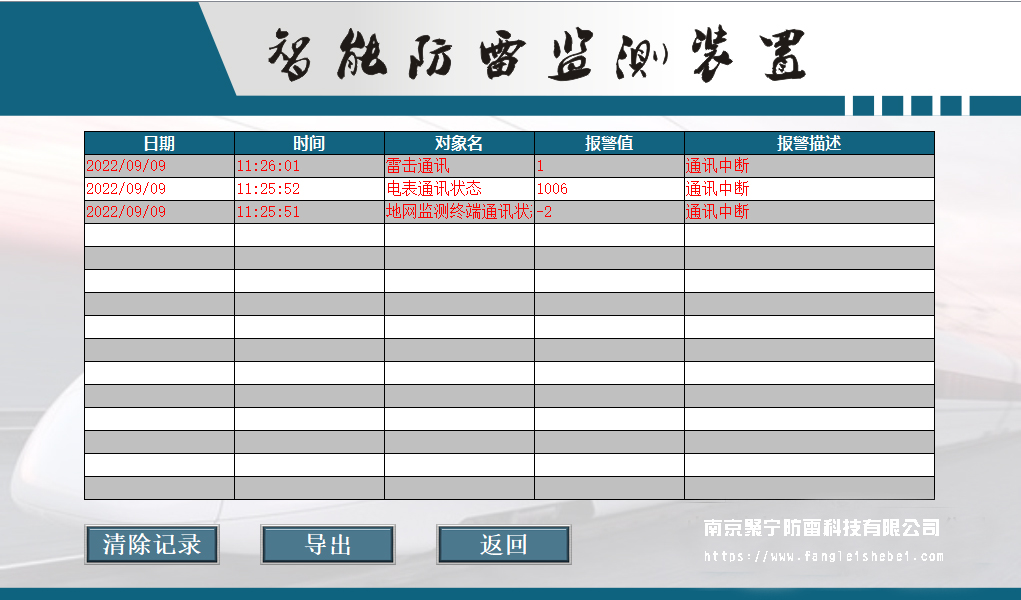

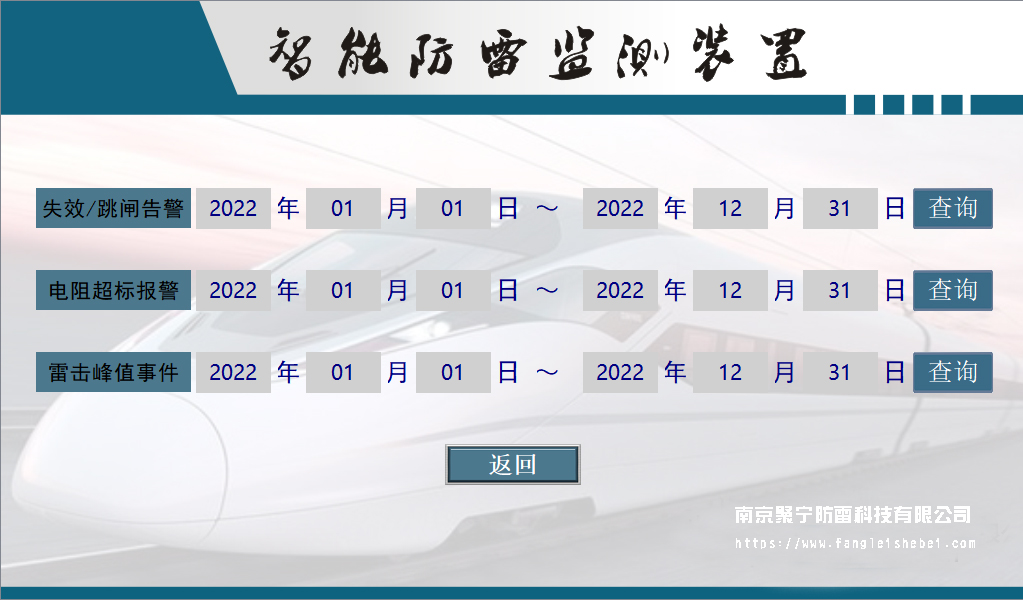

八、交互界面
