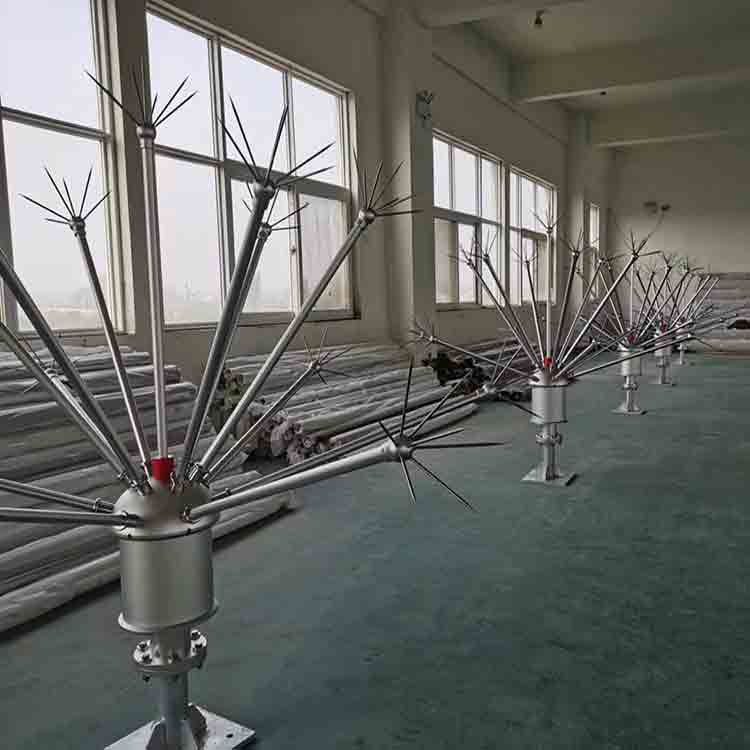

高压线塔驱雷器

  • 型号说明:
    高压驱雷器 高压线塔驱雷器高压驱雷器,高压线塔驱雷器能够有效组织高层建筑雷电上行先导的产生,具有普通避雷针的引雷作用并将雷电流导入大地的特点。能够限制急剧上升的雷···
  • 咨询热线:17714306975 17714370292
  • 产品详情

   高压驱雷器,高压线塔驱雷器能够有效组织高层建筑雷电上行先导的产生,具有普通避雷针的引雷作用并将雷电流导入大地的特点。能够限制急剧上升的雷击电流,有效地降低雷电流幅值和陡度,减少雷电感应引起的二次效应,耐受雷电能力强具有自身恢复功能,免维护,寿命长。可配备雷电计数器,抗风能力强,可抗45m/s的风力,保护范围按滚球确定,接地电阻在高土壤电阻率地区可适当放宽,但应小于100Ω。

1、应用范围

   本技术规范书规定了提前放电避雷针的技术参数要求、试验方法与检验规则、运行业绩要求及标志包装,本技术规范书主要适用于500kV即以下输电线路用提前放电接闪器避雷针。


2、规范引用

   下列文件中的条款通过本技术规范书的引用而成为本技术规范书的条款。凡是注明日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修改版均不适用本技术规范书,凡是不注日期的引用文件,其新版本适用于本技术条件。

   GB311.1-1997 高压输变电设备绝缘配合

   GB/T2900 电工术语

   GB191-2000 包装贮运图示标志

   GB50057-2000 建筑物防雷设计规范

   GBJ64-1983 工业与民用电力装置的过电压保护设计规范(试行)

   GBJ65-1983 工业与民用电力装置的接地设计规范(试行)


3、技术参数和性能要求

3.1 绝缘子的技术参数

   安装位置:杆塔顶部

   承受覆冰:≥10mm

   承受风速:≥30m/s

   寿命:≥15年

   动作过程:主针放电时,其前端应有明显的电晕产生

   行雷闪放电电流中值:≤10KV

   雷电流幅值:≥200KA

   接地电阻值:<100Ω

   放电击穿时间:<普通避雷针90%

   保护角为55度时绕击率:≤0.15%

   保护角为65度时绕击率:≤0.1%

3.2 适用场所:

   本规范书可控避雷针适用于500kV即以下电压等级的输电线路。


4、使用条件

   4.1 环境温度为:-40℃~+40℃;

   4.2 海拔高度不超过2000m(高原地区订货时应说明);

   4.3 电源频率为48Hz~62Hz;

   4.4风速不超过35m/s;

   4.5地震裂度7度及以下地区;

   4.6避雷器允许摆动,根据塔形,考虑悬挂方式及座桩方式
