产品介绍

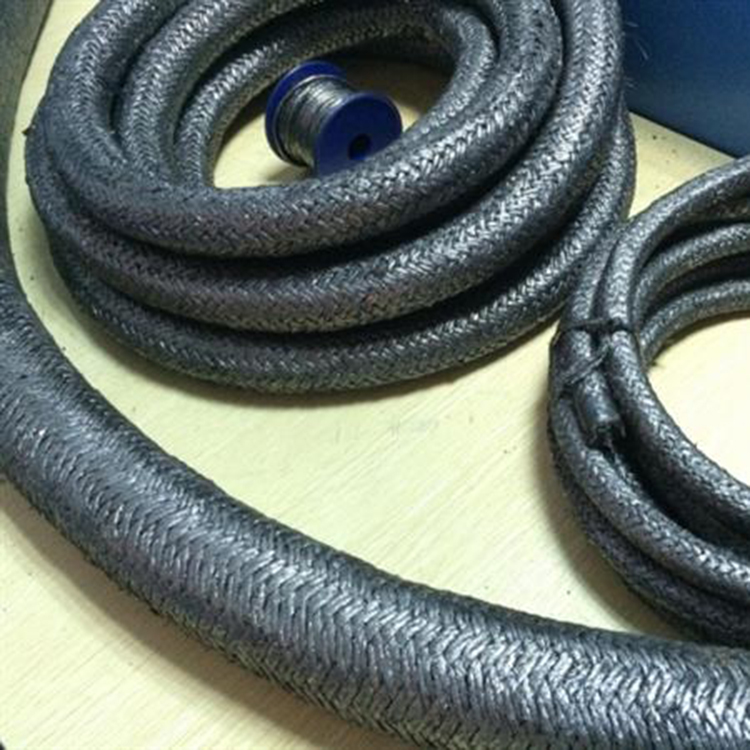

      本接地体电缆状，采用高炭石墨线制造，与杆塔连接的连接端头采用不锈合金，该品属非金属导电体，耐腐蚀、不生锈、接地电阻稳定、大电流冲击不反击、不损坏、电阻不变、耐高低温、使用寿命长30年，免维护、安全可靠。使用不受环境，气候条件限制，安装便捷，无需电气焊，省工省时，节省材料，经费，节能，环保，防盗，尤其适合酸性土壤、碱性土壤、沼泽、湿热地带和海滩使用。

      长效防雷石墨接地体采用高碳石墨线和碳纤维过先进生产工艺制造而成，属非金属导电体,呈电缆状,耐酸碱腐蚀、不生锈、大电流冲击不反击、接地电阻稳定，耐水、耐高低温、强度大、使用不受环境、气候条件限制，安装便捷,连接无需电气焊，无需防腐蚀措施，使用方便，免更新，免维护，省工，省时，环保，节省材料，能源，经费。该产品轻巧、用量少、效果显著，节约土地资源和施工费用，节能、环保、防盗，尤其适合酸性土壤、碱性土壤、沼泽地、湿热地带、海滩以及高山丘陵等施工困难、土壤电阻率较高的地方使用。

产品规格

1、固态电阻率：0.06Ω.m

2、冲击电流耐受:（200KA）ΔR%≤0

3.工频电流耐受：ΔR%≤0

4、高温性能：300℃

5、低温性能：-60℃

6、抗压强度：≥1200Mpa

7、抗拉强度：≥1200Mpa

8、石墨线层表面摩斯硬度：1-2

9、埋地表面年平均腐蚀率：0

10、柔性石墨接地体用量计算: 本品使用量按直径10mm的镀锌钢用量计算。

形状尺寸

1、圆型电缆状，直径18mm，长度可根据用户需要设计制造。

2、方形的横截面积为20×20mm，16×16

mm，4×4mm，5×5mm,长度可根据用户需要设计制造。

3、扁状为40*5mm，可定制

4、线缆连接采用金属夹板连接，设备连接的一端设置不锈钢金属连接头。

5、连接线设胶防护

性能特点

1、五毒、无污染、安全环保

2、适应各种环境，产品轻便，施工简单，能满足客户不同需要

3、长效柔性石墨接地体平均电阻率为0.0004Ω·m，工频接地电阻为1.02

4、长效柔性石墨接地体的生产和检测标准依据GB/T21698-2008标准生产和检测长效柔性石墨接地体是由膨胀石墨1000份、玻璃纤维140-170份及提高抗拉强度和导电性能的物质20-60份编织而成。石墨基柔性接地体、柔性石墨接地体、长效柔性石墨接地体

5、与其他传统接地体比较，在同等施工要求中长效柔性石墨接地体能节约开挖土方量50%、减少施工强度，缩减施工时间，使用寿命长达50年以上，无二次维护费用，在交通不便的山区，不需要再搬运焊机等重量型施工设备，安装流程简化，搭接连接即可，大大缩短工期，总体性价比高。

施工要求

1、施工时按甲方图纸设计要求进行。

2、在厂方的技术指导下安装施工。

3、本接地线宜适用口型状安装，两接头闭口。

4、连接方式为搭接，用导电石墨线缠绕扎紧，塔接的长度尺度为本接地体直径的10倍。

5、接地体沟要平，用细湿土埋，分层夯实。

6、防止利器刮伤石墨缆体，保护缆体导电、泄电层不受损坏。

7、穿越路基时要用钢管套护。

8、本品在特殊地段使用时，其连接体需要加固防护套。
