烧制型石墨复合接地体属物理型低阻接地体，由石油材料、碳、石墨等多种材料经高温煅烧而成，是山西捷力通防雷经过多年施工现场推出的新一代接地体，其复合材料对土壤亲合力极好，不腐蚀，不变性，无污染，无毒害，在潮湿水浸或深层冻土环境下电阻稳定性好，使用寿命长，该产品工艺独特、抗压强度高，拥有专利证书、综合性能指标国内领先。适用于多点施工和复杂地形及缺水地区的接地工程，在高土壤电阻率地区，能有效降低地网接地网接地电阻，且运输方便、易安装、免维护。

一、工作原理：

   复合接地体埋置土壤中后，与土壤紧密接触，大幅度地扩大了接地体的散流面积，有效地降低了接地电阻。复合接地体特有的保湿、吸湿性，使其周围附近的土壤保持较低的电阻率，进一步改善了接地体的导电性能。

二、应用范围：

   1、发电厂、变电站、开关站、炸药库、高压输电线路、电力、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地；

   2、贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地；

   3、各种高层建筑、名胜古建筑 、高大纪念塔等防雷接地；

   4、石油输送管道及油气罐，易燃易爆物质仓库防雷接地。

三、技术参数：

   1、体积密度指标不小于1.68g/cn3。

   2、电阻率指标不大于8.5μΩ·m，相当于一个良好的金属导体（不锈钢、金属等），有利于建设高品质的地网。

   3、灰分指标不大于0.20%

   4、抗压强度指标不小于30MPa,在接地网施工中，可以充分夯实，提高大突波电流的宣泄！

   5、抗折强度指标不小于13.5MPa,在接地网施工中，

   6、弹性模量不大于10.0CPa.

   7、热导率(100℃)不小于90W/(m·K)

   8、热膨胀系数（室温至600℃）不大于2.8 10-8/℃

   9、吸水保湿性能好，由于本产品是烧制而成，因此在模块内部充满很多气孔，这样和水的亲和程度很好，能够起到保水的作用，在特别适合干燥土壤的接地使用。

   10、无污染、对周边的土壤不会改变，适应很多特殊高要求环境。

   11、采用纸箱或者木箱包装，节约了模块运输成本。

   12、长寿命、不容易碎，可使用寿命大于50年。

四、特点：

   （1）采用物理稳定的石油提炼物、碳、石墨等非金属导体材料作为模块的导电介质，其导电性不受季节影响；

   （2）能吸湿保湿、能保持与土壤有效接触，接地电阻值低；

   （3）在高土壤电阻率地区，能有效降低地网接地电阻；

   （4）耐大工频和冲击电流冲击，电阻稳定；

   （5）耐腐蚀、无毒、使用寿命长、安装简便；

   （6）连接材质有石墨线缆、石墨连接螺栓、柔性石墨线、镀锌扁钢、镀铜扁钢、镀锡等材料可以选择；链接可热熔焊接或电焊都可以，施工便利。

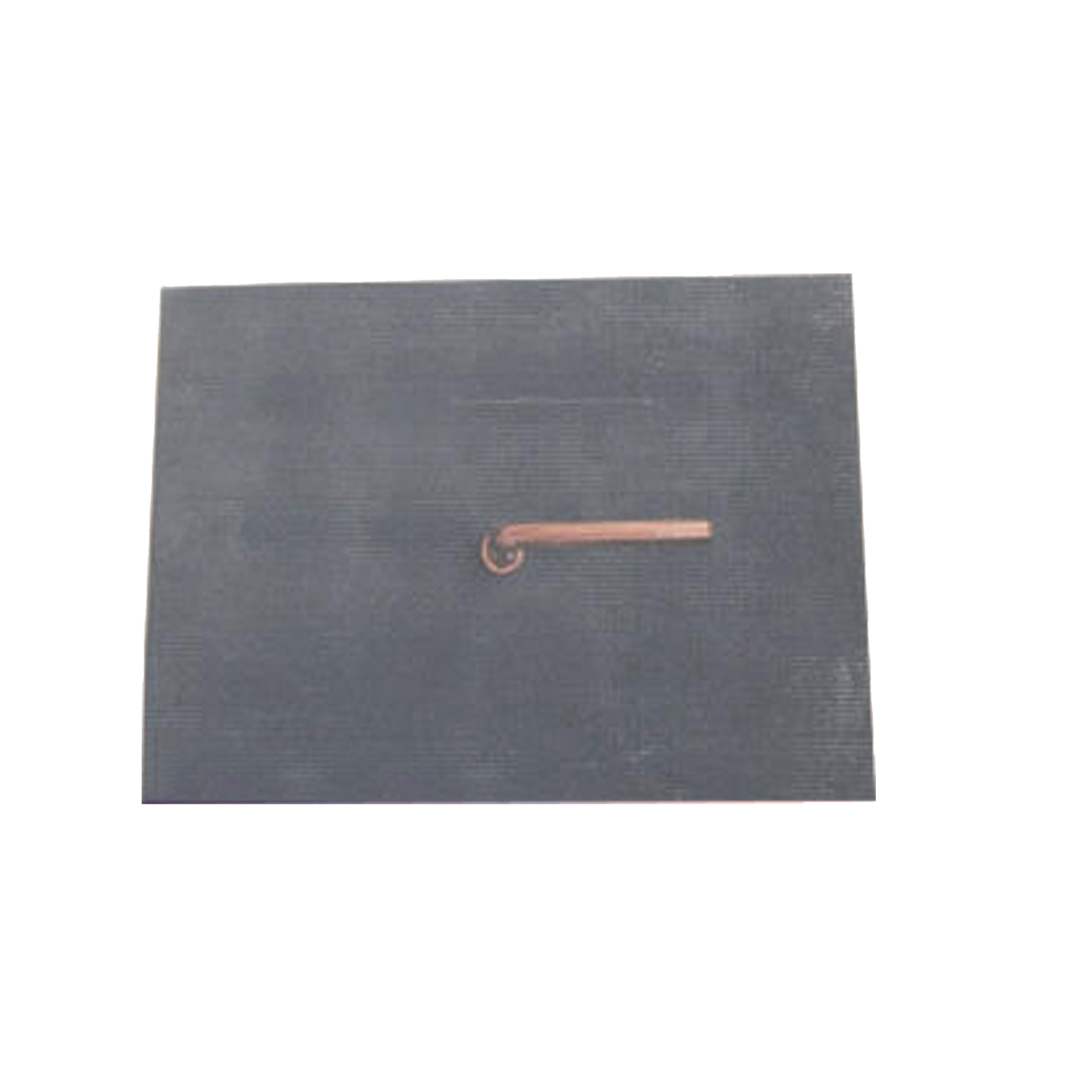

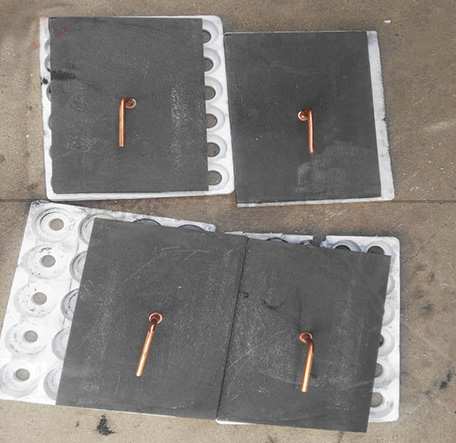

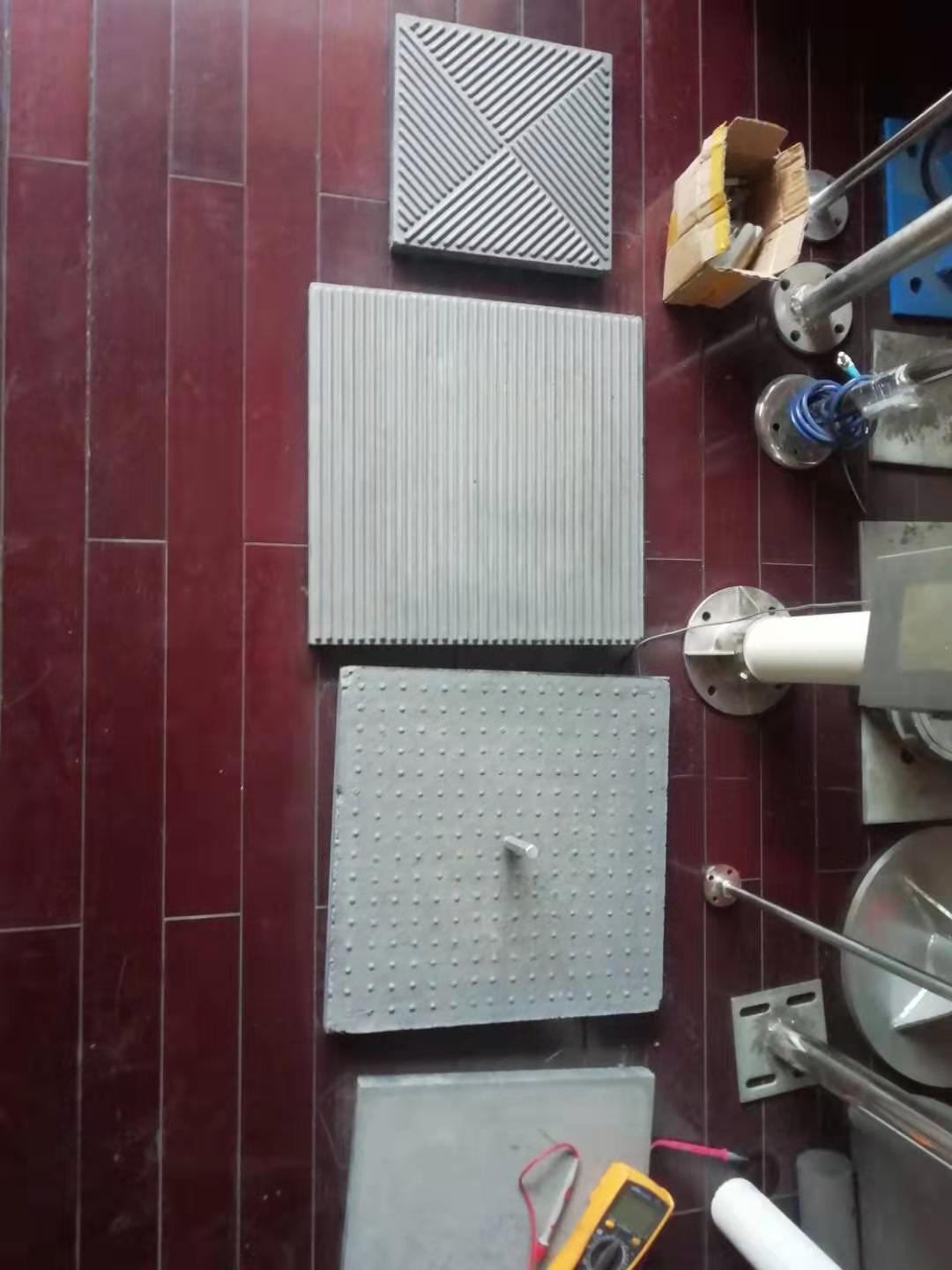

五、产品展示：
