1、雷电入侵的主要方式

1.1 雷电通过架空管线侵人

   机房及相关设备主要采用有线线路，其线路固定于金属塔架。在发生雷电现象时，在一定的较范围内会形成巨大的电场。在线路接近终端位置时，其成分主要为水平电场。感应电荷更容易集中在电场突出物体上，使其周围的电场强度明县提高。当金属塔体感应电电场达到一定峰值（接地不良的时候）或者金属塔体上与之连接的避雷针遭受雷击时，会产生雷击电磁脉冲（LEMP）（注：雷击电磁脉冲是由于雷云间放电和雷云对大地间放电产生的雷电电磁脉冲感应到附近的导体中形成过电压，这种电压可高达几千伏，对微电子设备的危害最大。它的主要入侵途径是通过电源线路、各类信号传输线路、天馈线路和进入系统的管、缆、桥架等导体侵入设备系统或室内闭合线路）。在雷电磁场的作用下产生的过电压，造成电子设备失灵或永久性损坏。

   因此，雷击电磁脉冲的防护是将上述入侵通道上的雷电过电压、电流降到设备能承受的范围内，从而达到保护电子设备的目的。其主要方法是采用隔离、等位、钳位、均压、滤波、屏蔽、过压过流保护、接地等方法将雷电过电压、过电流及雷击电磁脉冲消除在设备外围，从而有效的保护各类设备。只要设计合理、安装合理、设置雷电浪涌保护器便能对由“路”入侵的雷电波进行有效拦载或分流。

1.2 雷电通过发射铁塔和天馈线侵人

   通常情祝下，发射铁塔高度是50m以上。每在发生雷电时，雷电击中铁塔上的避雷针，其产生的电流会沿着铁塔经过接地设备流人地下。从而造成地网的电位明显升高。设备之间的电位差变大，形成地电位反击。造成设备严重损环。由于天馈线是同轴电缆，在发生雷击时会产生很高的感应电流。由此产生的感应电流轻过天馈线进人机房。也会造成机房设备严重损杯。

2、工程概括

2.1 项目名称：信号塔及相关设备防雷整改

2.2 项目位置：8个雷达站点

   1）桥林雷达站

   2）江浦雷达站

   3）江宁雷达站

   4）八卦洲西方角雷达站

   5）本文简称：仪征雷达站

   6）天河口雷达站

   7）摄山雷达站

   8）高铁桥雷达站

3、设计依据

   GB50057-2010   建筑物防雷设计规范

   GB/T21431-2015   建筑物防雷装置检测技术规范

   QX/T2-2016   新一代天气雷达站防雷技术规范

   Qx4-2014   气象台（站）防雷技术规范

4、存在问题

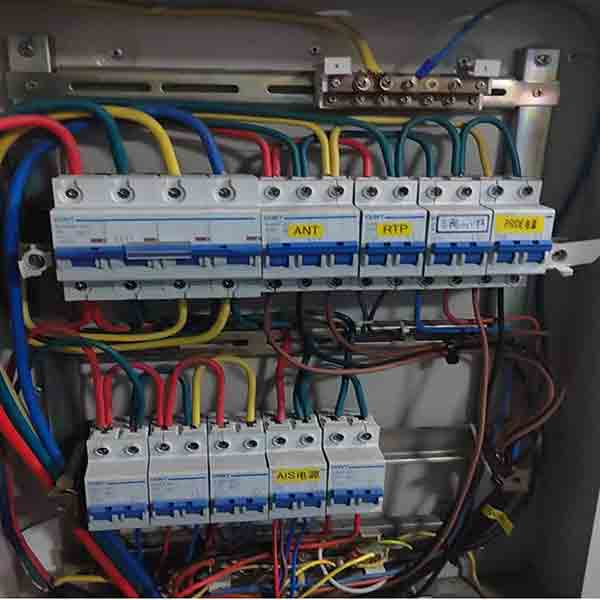

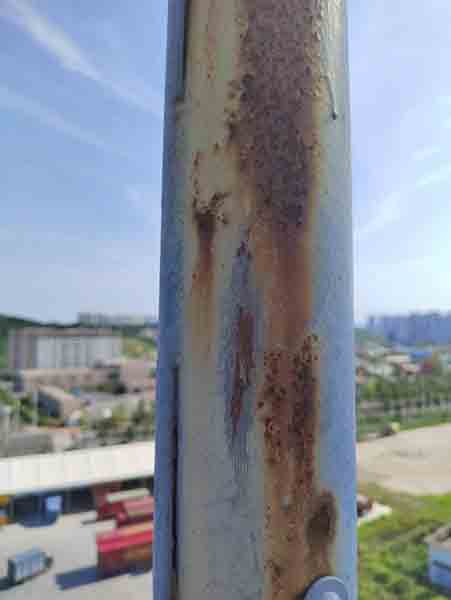

 避雷针生锈                                                                    配电系统未加装浪涌保护区
