仙人塔施工方案

  • 型号说明:
    1.项目名称:宁国市仙人塔防雷安装工程2.项目地点:武汉市江夏区3、地理位置:仙人塔位于宁国市城东50公里的仙霞镇柘亭,为全国重点文物保护单位。2、土壤地质:仙人塔所处···
  • 咨询热线:17714306975 17714370292
  • 产品详情

一、工程概括

   1.项目名称:宁国市仙人塔防雷安装工程

   2.项目地点:武汉市江夏区

   3.地理位置:仙人塔位于宁国市城东50公里的仙霞镇柘亭,为全国重点文物保护单位。

   4.土壤地质:仙人塔所处土质状况复杂,建于山顶四周坡度大且大多硬质岩石覆盖,给接地装置施工带来难度。

   5.气象条件:根据宁国市气象局资料表明,宁国市年平均雷暴日数为47天。属于高雷暴区,而且每年宁国市辖区内因雷击造成的事故和财产损失均有发生。

   6.存在问题:

   仙人塔始建于南宋绍兴十三年,距今已有800多年。仙人塔七层六面,塔高26余米,砖木结构,每面宽2米,层层均有拱门及蹬道,由塔体外壁盘旋而上。每层均设有平座和挑出飞檐,上铺筒瓦,山体加上塔身高度超过45米,根据防雷技术规范和国家相关标准因按二类建筑物防雷标准采取防直击雷和防侧击雷等相关措施。

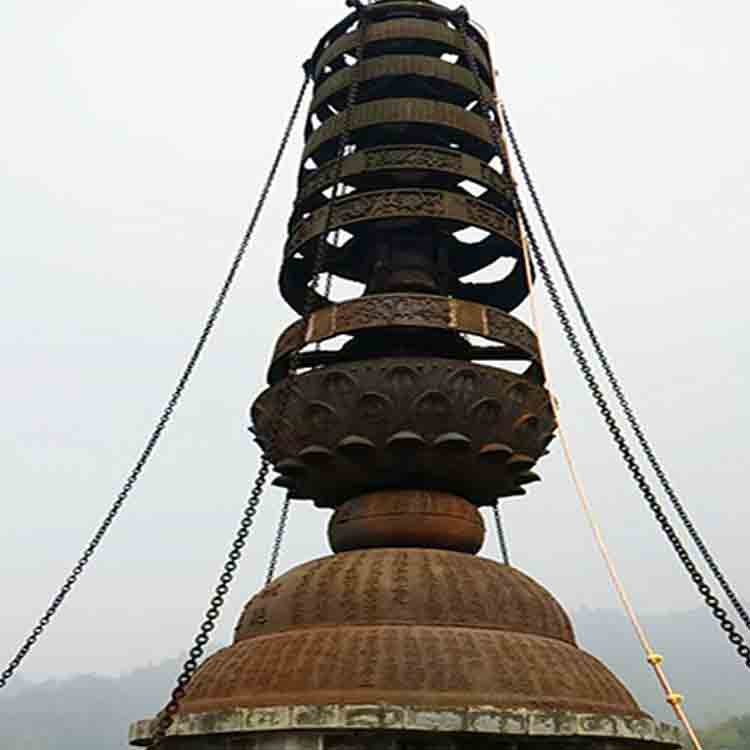

塔刹部分,系生铁浇铸,高5米,覆钵、仰莲、相轮及宝瓶等金属构件极易遭受雷击,塔身和塔基部分均没有引下线和等电位接地,导致雷电流无处释放,从而对塔体造成破坏存在重大雷击隐患。


二、工程内容

   1.仙人塔三、五、七层接闪带以及引下线建设。

   2.塔顶避雷针和原塔刹金属铸件与避雷线连接建设。

   3.电源防护建设。

   4.避雷针、避雷带接地装置建设。


三、工程设计目的

   通过防雷避雷设施的建设,保护古塔免受雷击伤害。


四、工程设计范围

   1、古塔直击雷、感应雷防护。

   2、电源系统防护。


五、承接范围

   1、通过对该文物古建筑所需货物供应和安装调试、验收、技术服务等相关服务。

   2、承包方式:

   采取总承包形式对本工程进行承包即包工、包料、包机械、包质量、包安全、包工期、包安全、包环境卫生、包验收合格等全部工作内容。

六、工期计划目标

   同签订生效后的25个工作日(如遇不可抗拒的自然灾害如地震,风雪等原因导致工程停工的天数除外)内安装调试,并投入使用。

七、设计标准和原则

   1、设计依据

   《建筑物防雷设计规范》GB50057-2010

   《建筑物电子信息系统防雷技术规范》GB50343-2012

   《古建筑防雷工程技术规范》GB51017-2014

   《建筑施工竹脚手架安全技术规范》JGJ 254-2011

   2、设计原则及特点

   在进行防雷避雷系统设计的时候,本着架构合理、安全可靠、产品质量保证、低成本、低维护作为出发点,并依此为贵单位提供先进、安全、可靠、高效的系统解决方案。

   3、防护等级的确定

   根据规范《古建筑防雷工程技术规范》GB51017-2014

   在可能发生对地闪击的地区,下列建筑应划为第一类防雷文物建筑:

  --全国重点文物保护单位的文物建筑;

  --年预计雷击次数不小于0.05次/年、或有雷击史、或高度超过26 m的省级文物保护单位的文物建筑。依据规范仙人塔为第一类防雷文物建筑。
